电线电缆载流量一览表[手册速查表]

　　载流量是在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

　　电线电缆载流量口决：

　　估算口诀：

　　二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明：

　　(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。

　　“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm’导线，载流量为 2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。

　　“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5=122.5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、 120mm”导线载流量是其截面积数的2.5倍，依次类推。

　　“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 计算电缆载流量选择电缆(根据电流选择电缆)：

　　导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀 铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。

　　一般铜导线载流量导线的安全载流量

　　一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为铝导线的安全载流量为3~5A/mm²。

　　<关键点>

　　一般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。

　　如：2.5 mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A ，4mm²BVV铜导线安全载流量的推荐值4×8A/mm²=32A

　　计算铜导线截面积

　　利用铜导线的安全载流量的推荐值5~8A/mm²，计算出所选取铜导线截面积S的上下范围：

　　S=[ I /(5~8)]=0.125 I ~0.2 I(mm²)

　　S-----铜导线截面积(mm²)

　　I-----负载电流(A)功率计算

　　一般负载(也可以成为用电器，如电灯、冰箱等等)分为两种，一种是电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数

　　不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

　　也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)

　　但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。一、10kV铜芯、铝芯电缆载流量查询表

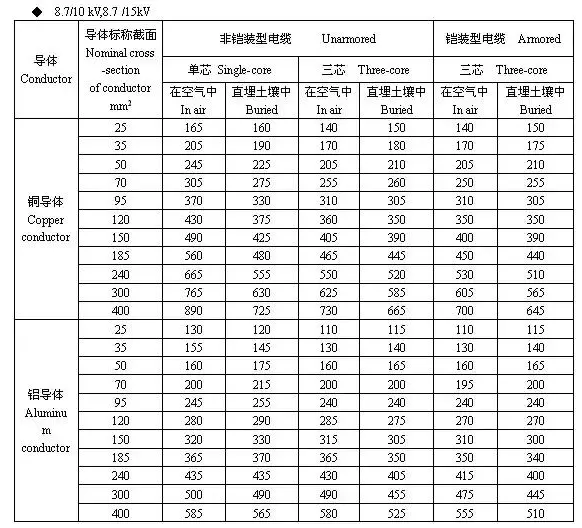

　　二、35kV铜芯、铝芯电缆载流量查询表

　　三、常用低压电缆载流量查询表

　　四、架空线路安全载流量对照表

　　五、10kV高压电流互感器与低压电流互感器的配置表

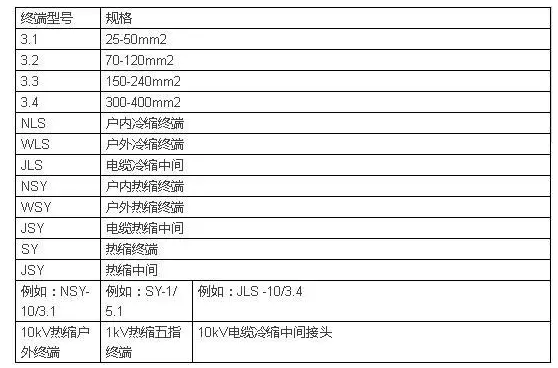

　　六、电缆附件型号对应电缆规格
