如何计算电缆工程量损耗 电线电缆材料定额计算方法

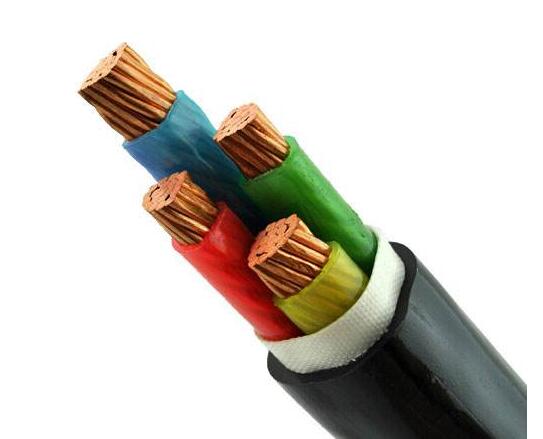

　　电线电缆是指用于电力、电气及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆。

　　计算电缆工程量损耗方法

　　1、计算工程量时不加损耗。100m2. 5m ㎡的照明电线定额主材中为(116)，那么报单价的时候是否是按照(116)来考虑。即单价乘上系数。

　　2、在计算工程量套价时，只考虑进盘箱柜的预留量，不考虑损耗量，只有在提材料用量计划时才加入损耗量。

　　3、如果算的工程量是用于计价，那么工程量=图纸上量得的长度十进盘柜箱的预留量，损耗在套定额时主材工程量会自动变化;若是用作材料用量计划，那么，

　　工程量：(图纸上量得的长度十进盘柜箱的预留长度)×(1+损耗率)，管内穿线工程量计算时是不能加损耗的，只加进入箱体或连接设备的预留量;但电缆敷设就需要计算电缆的敷设弛度。

　　【材料】电线电缆材料定额计算方法

　　1、范围

　　本方法规定了构成电线电缆的导体、绝缘、导体和绝缘屏蔽、金属屏蔽、填充、包带、铠装材料以及护套和隔离套等材料定额的计算方法。

　　2、规范性引用文件

　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

　　电线电缆手册(第二版)

　　GB/T12706-2008 额定电压1kV到35kV挤包绝缘电力电缆及附件

　　3、计算方法

　　3.1　导体

　　3.1.1　中压及架空电缆用导体

　　W=S×ρ×N×λ

　　式中：W—导体单位长度定额用量(kg/km);

　　S—导体的标称截面(mm2);

　　ρ—导体材料的密度(g/cm3);

　　N—导体的芯数;

　　λ—成缆绞入系数;

　　3.1.2　低压电缆用成型紧压导体和圆形导体

　　W=×ρ×N×λ

　　式中：W—导体单位长度定额用量(kg/km);

　　S—导体的工艺要求截面(mm2)(见表1);

　　ρ—导体材料的密度(g/cm3);

　　N—导体的芯数;

　　λ—成缆绞入系数;

　　3.2　云母带、半导电尼龙布带耐火层

　　W =(D0+nδ) ×nδ×π×ρ/(1-K)×N×λ

　　式中：W—单位长度成品云母带的定额用量(kg/km);

　　D0—绕包云母带前导体外径(mm);

　　δ—云母带的标称厚度(mm)

　　ρ—云母带的密度(g/cm2);

　　n—绕包层数;

　　K—云母带搭盖率;

　　N—绝缘线芯的芯数;

　　λ—成缆绞入系数;

　　3.3　绝缘

　　W=(D0+δ)×δ×π×ρ×λ×N

　　式中：W—单位长度成品绝缘定额用量(kg/km);

　　D0—挤包绝缘前导体的外径(mm);

　　δ—绝缘层的标称厚度(mm)

　　ρ—绝缘材料的密度(g/cm2);

　　N—绝缘线芯的芯数;

　　λ—成缆绞入系数;

　　3.4　导体(绝缘)屏蔽

　　W=(D0+δ)×δ×π×ρ×λ×N

　　式中：W—单位长度成品导体(绝缘)定额用量(kg/km);

　　D0—挤包导体(绝缘)屏蔽前外径(mm);

　　δ—导体(绝缘)屏蔽的标称厚度(mm)

　　ρ—绝缘材料的密度(g/cm2);

　　N—绝缘线芯的芯数;

　　λ—成缆绞入系数;

　　3.5　金属屏蔽

　　3.5.1　中压电缆铜带屏蔽

　　W =(D0+δ) ×δ×π×ρ/(1-K) ×N×λ

　　式中：W—单位长度成品铜带的定额用量(kg/km);

　　D0—绕包铜带前外径(mm);

　　δ—铜带的标称厚度(mm)

　　ρ—铜带的密度(g/cm2);

　　N—绝缘线芯的芯数;

　　λ—成缆绞入系数;

　　K—铜带搭盖率;

　　3.5.2　低压电缆统包金属屏蔽

　　W =(D0+nδ) ×nδ×π×ρ/(1-K)

　　式中：W—单位长度成品铜带的定额用量(kg/km);

　　D0—绕包铜带前外径(mm);

　　δ—铜带的标称厚度(mm);

　　ρ—铜带的密度(g/cm2);

　　n—铜带绕包层数;

　　K—铜带搭盖率;

　　3.5.3　铜丝编织屏蔽

　　W=×d×(D0+2d) ×p×k×ρ

　　式中：W—单位长度成品铜丝的定额用量(kg/km);

　　D0—铜丝编织前外径(mm);

　　d—铜丝的标称外径(mm)

　　ρ—铜丝的密度(g/cm2);

　　p—编织覆盖率;

　　k—编织的交叉系数;

　　3.6　填充

　　W=W单×n

　　式中：W—单位长度成品填充的定额用量(kg/km);

　　W单—单根填充绳重量(kg/km);

　　n—填充绳使用根数

　　3.7　包带(不包括无纺布)

　　W=(D0+nδ) ×nδ×π×ρ/(1±K)

　　式中：W—单位长度成品包带的定额用量(kg/km);

　　D0—绕包前外径(mm);

　　δ—绕包带的标称厚度(mm)

　　ρ—绕包带的密度(g/cm2);

　　n—绕包带层数;

　　K—绕包带的搭盖率

　　3.8　无纺布

　　W=(D0+δ) ×π×m ×(1+K)

　　式中：W—单位长度成品包带的定额用量(kg/km);

　　D0—绕包前外径(mm);

　　δ—绕包带的标称厚度(mm)

　　m-无纺布单位面积重量(g/m2)

　　K—绕包带的搭盖率

　　3.9　铠装

　　3.9.1　钢带铠装

　　W=(D0+nδ) ×nδ×π×ρ/(1+K)

　　式中：W—单位长度成品钢带的定额用量(kg/km);

　　D0—铠装前外径(mm);

　　δ—钢带的标称厚度(mm)

　　ρ—钢带的密度(g/cm2);

　　n—钢带绕包带层数;

　　K—钢带绕包的间隙率;

　　3.9.2　钢丝铠装

　　W=19.25×(D0+d-1)×d×k

　　式中：W—单位长度成品钢丝的定额用量(kg/km);

　　D0—钢丝铠装前外径(mm);

　　d—钢丝的标称外径(mm)

　　k—钢丝绞入率;

　　3.10　护套及隔离套

　　W=(D0+δ+Δ)×(δ+Δ) ×π×ρ

　　式中：W—单位长度成品护套定额用量(kg/km);

　　D0—挤包护套前导体的外径(mm);

　　δ—护套层的标称厚度(mm)

　　ρ—护套材料的密度(g/cm2);

　　Δ—厚度增加值(mm);
