线缆百科 | 交换机、路由器接口、线缆介绍,值得收藏学习

发布时间:2022-04-27 09:58:17浏览次数:236次

LC型光纤连接器
SFP模块,XFP模块,XPAK模块采用的就是LC型光纤连接器
LC型光纤连接器
SC型光纤连接器
GBIC光口模块,X2光口模块,XENPAK光口模块和100Base-FX端口使用SC型光纤连接器
SC型
ST型光纤连接器
紧固方式为螺丝扣,很少用于连接网络设备,而是经常被用于实现与光纤配线架的连接。欲将GBIC模块的交换机连接至远程网络骨干,就必须选择一端为ST型连接器,另一端为SC型连接器的光纤跳线。
ST型光纤连接器
MT-RJ型光纤连接器
MT-RJ型光纤连接器通过安装于小型套管两侧的导向销对准光纤,为便于与光发器相连,连接器端面光纤为双芯(间隔0.75mm)排列设计,是主要用于数据传输的高密度光连接器。

FC连接器

FC连接器
(一)交换机主要接口
⑴RJ-45接口
如图的交换机有8个RJ-45接口
RJ-45接口
⑵SFP接口
SFP接口是交换机或路由器的接口,需要接SFP模块才能连接光纤或双绞线,SFP模块有多种类型(电口,多模,单模),需要根据传输距离来选择。光纤通过LC型光纤连接器连接SFP模块。光纤有多种类型,根据传输距离和SFP模块类型来选择。
SFP接口
GBIC模块
分类1000Base-T,1000Base-SX,1000Base-LX/LH,1000Base-ZX
SFP模块
GBIC模块
RJ-45接口的SFP模块
光接口的SFP模块
SFP模块
⑶SC光纤接口
光纤通过SC型光纤连接器连接SC光纤接口,省去了光纤模块就可以连接交换机
⑷Combo口(复用端口)
如华为S2700-9TP-EI(DC)有一个1个千兆Combo口,Combo口包含一个RJ-45接口和一个SFP接口,只能用其一。
复用端口
⑸Console接口
配置接口
(二)路由器的主要接口
路由器相对于防火墙和交换机多了许多类型的的接口,RJ-45双绞线接口,也有连接各种广域网的接口
局域网接口(同交换机,略)
广域网接口

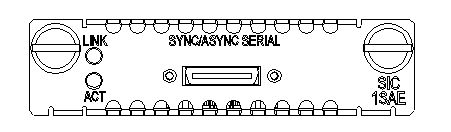

⑴同步串口(SERIAL)例如serial1,serial2等,
同步串口(SERIAL)例如 serial 1,serial 2等,
用途DDN,帧中继(FrameRelay),X.25,及PSTN(模拟电话线)等网络连接方式
⑵异步串口(ASYNC)
用途Modem或Modem池的连接,用于实现远程计算机通过公用电话网接入网络,通信速率较低。

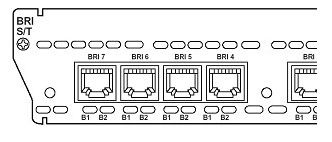

⑶ISDNBRI(基群速率)接口
用于ISDN线路通过路由器实现与Internet或其他远程网络的连接,可实现128kb/s的通信速率。
ISDN有两种速率连接端口,一种是ISDNBRI(基本速率接口),另一种是ISDNPRI(基群速率接口)
ISDNBRI接口采用RJ-45标准,与ISDNNT1的连接使用RJ-44-TO-RJ-45直通线。
标注方法BRIx,如BRI1,BRI2。
ISDN BRI (基群速率) 接口
配置接口

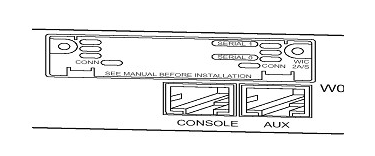

⑷Console接口
使用配置专用线直接连接至计算机的串口,利用终端仿真软件(如windows下的超级终端)进行路由器的本地配置。路由器的Console端口多为RJ-45端口。
⑸AUX接口
AUX接口为异步端口,为RJ-11电话线接口类型。主要用于远程配置,也可用于拨号连接,还可以通过收发器与Modem进行连接。AUX端口与Console通常同时提供,因为它们各自的用途不一样。
配置接口
常见串口线缆
DB28和DB15连接器
DB28接口
DB28接口
DB15接口
DB28接口

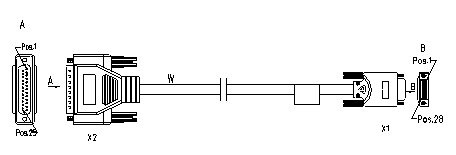

V.24电缆
V.24 电缆
支持同步和异步两种方式
异步方式下最高速率为115200bps
同步方式下最高速率为64000bps
线缆招聘网
V.35电缆
只能工作在同步方式下
同步方式下最大速率为2Mbps
V.35电缆
其他常见串口电缆
X.21DTE电缆
RS-449
RS-530DTE电缆
E1接口电缆
E175欧姆非平衡电缆
E1同轴电缆
E1120欧姆平衡电缆
RJ45连接器
T1接口电缆
RJ11连接器
声明
文章图文来源于监理工程师,仅供相互学习参考,版权归原作者所有,如果侵害了原作者的合法权益或者原作者不希望被转载,请联系我们删除!
