伴随着国内4GLTE网络的规模部署，基站建设的数量在不断增加，室外覆盖的拉远光缆的用量也越来越大。当前，拉远技术一般采用分布式基站架构，RRU（射频拉远模块）和BBU（基带处理单元）之间需要用光纤连接。拉远距离一般为10～300米，其中一端位于基站，另一端位于局内。在这种拉远通信的部署场景下，老鼠及其它鼠类会不可避免地对光缆通道的正常传输造成危害。

　　在当前的技术条件下，防鼠光缆的设计普遍采用钢质铠管。通常是将高强度不锈钢铠管放在光缆护套里层，但是这样的设计同时会引入一个新的问题：由于铠管可以导电，发射塔引入雷电后有可能被光缆组件接收，从而沿着光缆中的铠管传输，最终破坏光缆或其它设备，严重的情况下还会引起火灾。因此，如何打造兼具防鼠和防雷功能的拉远光缆组件成为业界探索的方向。

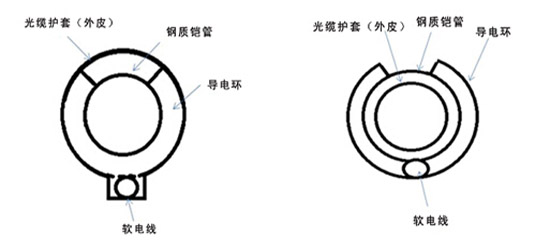

广东亨通提出两种方案

　　这两种方案，除了应用场景不同导致不锈钢铠管的设计不同之外，其引导雷电的基本原理是相同的，即用软电线与接地卡相连，将高压雷电引入接地装置，从而减轻和避免雷电对光缆、人员和设备造成的危害。

　　以上两种方案的不锈钢铠管均是一体式贯穿于整个组件（全铠装），优点是光缆组件的任意位置都可以引雷接地，操作比较简便；缺点是强雷电可以从组件的一端直接流入第二端，因此造成严重发热，电流还可以流入接地设备，导致烧坏整条光缆及设备。这种防雷方案的风险很高。

　　【解决方案】

全新防鼠防雷拉远光缆组件解决方案

　　从结构截面图上看，其组成结构分别是：光缆护套、钢质铠管和保护壳。如图3所示，首先将光缆护套（外皮）切开一段开口，然后将里面的钢质铠管剪掉一段大约25mm的距离，最后在开口处外面加上保护壳，此保护壳要求是塑胶件，材质坚硬，可以起到防水、防鼠和防腐蚀的作用。这种方案的缺点是工艺制造比较麻烦，产量效率不高，需要找到合适的量产方法。

　　由于雷电电流过大，如图4这样的一个防雷结构不足于引导和减弱强雷电的冲击。在实际的应用中，一般都需要3个以上相同的结构逐级减弱雷电的冲击，结构与结构之间需要间隔一定的距离，实验结果表明这种方案可以应用于实际的户外防雷，能够有效的减轻和避免雷电对光缆或设备造成的危害。
