解读电缆故障定位仪工作原理及现场操作步骤

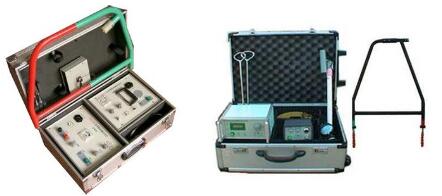

　　电缆故障定位仪的工作原理是怎么样的？电缆故障定位仪工作原理：由于电磁波的传播速度比声波的传播速度快，当故障点打火放电时仪器首先收到电磁波然后才收到声波，因此我们可以将电磁波作为开门信号，以声波传播距离S为探头到故障点的距离。即当仪器收到电磁波后就开始计时，当收到声波后停止，以此时差计算探头到故障点的距离！

　　电缆故障定位仪计算公式：

　　探头到故障点的距离就可以下列公式计算：S=Vt

　　当进行冲击高压放电定点时，电磁波传感器接收到由电缆辐射出的电磁信号后，送至CPU数据处理，并启动计数器开始记数。当声波探头接收到振动波时，数据处理器产生中断信号，使计数器停止记数并显示故障点至探头的距离读数。当再次冲击放电时，重复上述过程，并刷新前一次的数据。声波信号经音频放大器放大后可由耳机监听，配合数显精确定点。

　　若探头距离故障点过远(大于22.6米)或由于声波信号太弱，则探头接收不到声波形不成记数中断，数显距离显示为22.6或22.7米。即到22.6米时，还没有接收到声波就自动截止记数，并显示最大距离22.6或22.7米。

　　电缆故障定位仪操作步骤:

　　1、连接耳机和拾音探头

　　首先将拾音探头与机壳侧面上信号输入插座对位用连接线连接(四芯插头座间有对位槽)，并将插头旋钮旋紧，再将耳机插头插入耳机插座。

　　2、打开仪器电源开关

　　按电源“开关”键接通电源。电源接通后仪器自检进入待检测状态。显示屏处于全频段单点记录模式。

　　3、频段选择

　　打开仪器电源开关后，仪器处于全频段单点记录模式，频段选择键可以来回切换4个频段，选择正确的频段能更好地滤除外界噪音的干扰，操作人员可以根据的外界噪音情况和自身喜好选择频段。

　　4、模式选择

　　模式一，单点记录模式，在这种模式下，按一下存储键可以记录一个点的声波强度和电磁场强度，一屏可以存储9个不同位置的声磁信号强度，可以对这几个点进行对比和分析。

　　模式二，连续记录模式，在这种模式下，按一下存储键开始记录这点的电磁信号强度，可以连续监测这点的电磁信号强度的变化。

　　5、声波和电磁波放大倍数调节

　　声波调节旋钮是用来调节声波放大倍数的，如需要提高灵敏度，就顺时钟旋转调节旋钮，反之，则逆时钟旋转;电波调节旋钮是用来调节电磁波放大倍数的，如需要提高电磁波接收灵敏度，就顺时钟旋转调节旋钮，反之，则逆时钟旋转。
