关于电线的颜色小知识 您知道吗?

　　关于电线的颜色的小知识您知道吗?不了解的朋友可以来线缆招聘网一起学习，希望对你有帮助!

　　国内标准

　　一般电箱中有五种不同颜色的电线，分别对应为：

　　黄色：三相电路中的L1相，即A相

　　绿色：三相电路中的L2相，即B相

　　红色：三相电路中的L3相，即C相

　　蓝色：工作零线N

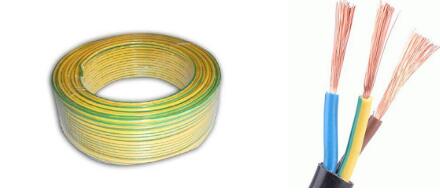

　　黄绿色：保护零线PE

　　是谁规定了电线的颜色?

　　在国家标准GB50258—96规定了当配线采用多相导线时，其相线的颜色应易于区分，相线与零线(即工作零线N)的颜色应不同。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线(N线)宜采用淡蓝色绝缘导线。而GB/T6995.2-2008则规定了L1/L2/L3三相的线缆颜色为黄绿红三色。

　　为什么要区分电线的颜色?

　　国家制定标准要求不同的线缆规定使用不同颜色，主要就是为了正确区分导线中的相线、零线、保护地线，防止发生错误操作。在普遍的电力施工单位中，虽然有着严格的操作规范，但是在真正施工中，总会有人因粗心或误操作，导致接线出错，导致严重电力事故。

　　国际标准

　　根据 IEC：60446 规定：

　　相导线颜色：黑色、棕色、红色、橙色、黄色、绿色、紫色、灰色、白色、粉红色、青绿色;

　　中性线建议颜色：蓝色;

　　接地线建议颜色：黄绿条纹(规定此颜色不能用作其他导体颜色)

　　世界部分国家和地区对三相导线的颜色要求

　　知识拓展

　　中性线在台湾被称作水线;相线别称为火线、活线;为了防止短路等现象的发生，世界各国对中性线和地线的颜色规定是硬性要

　　劣质电线电缆如何识别【津达线缆】

　　电线电缆是电力传输的主要载体，其使用范围极为广泛，尤其在“城网、农网”改造和新建项目上使用量非常大。一般来说，在对市场上销售或使用的绝缘电线辨别真伪时主要是看其产品或包装上的标签、标识和有无3C标志，然而用户实际购买时的情况来看，很多绝缘电线即使质量有问题其产品或包装上也有3C标志，因此一时难辨真伪，在这样的情况下，你也不能轻易相信。据介绍，劣质电线有很大的危害。首先是安全性能低下。有许多电线的绝缘层不是采用正规绝缘塑料所制，而是用回收塑料制成，轻轻一剥就能将绝缘层剥开，这样极易造成绝缘层被电流击穿漏电，对使用者的生命安全造成极大威胁。其次是导电内导体的粗细决定了电线对电流的负载量，电流越大，要求导电内芯越粗。在检查中发现，许多电线的线芯实际截面大小远远小于其所标明的大小。如不少电线号称线芯截面为4平方毫米，测量下来却仅有2.5平方毫米，有的甚至只有1.5平方毫米。当消费者使用这种产品时，会造成电阻过大发热，引起电器火灾的危险。

　　识别劣质绝缘电线有以下几种技巧：

　　一、普通电线

　　(一)看标签和绝缘外皮上的印刷字样，如果有错别字或印刷深浅不一、字样模糊，要引起注意。

　　(二)用手指搓揉绝缘外皮，有些劣质绝缘电线外皮容易掉色，特别是红色线更会出现这种问题，经搓揉后手指上留下线皮颜色或印在线皮上的字被擦掉的一般是劣质线

　　(三)用指甲划、掐绝缘外皮，能划下、掐下来一块的一般是劣质线。

　　(四)反复弯折绝缘电线，劣质线绝缘层一般材质很差，弯折3~4次后其绝缘层就会断裂。

　　(五)点燃绝缘层，离开明火后能自燃的是劣质线。

　　(六)看线芯颜色，劣质线颜色灰暗且无金属光泽。

　　(七)包装长度上，一般每扎或圈为100米，国家规定允许误差是±0.5%，劣质电线长度只有95米，甚至更少;有些在包装上，以“码”为单位来误导。

　　(八)如果通过以上7种方法还不能确定，还可以测量绝缘电线外径和线芯直径，实测数值相差较大，基本上就是劣质绝缘电线(注意：目前有很多不良厂家，导体不够截面，加大绝缘或护套厚度以达到整个电线外径用以欺骗用户)。

　　二、耐火类电线

　　识别劣质该类电线，在普通电线基础上，应对云母带加以识别。

　　(一)一般采用2层云母带绕包，且重叠率在50%左右。

　　(二)云母带的质量也很关键，用手轻轻搓揉，如有粉状物，说明为劣质。

　　(三)用火焰烧云母，如火焰透过云母带，就为劣质耐火电线。

　　电工小知识

　　功率P=I2×R式中：I——电流R——导体电阻

　　而R与导体的截面S成反比，也就是说：劣质电线在导体截面上偷工减料，不但会引起电线导体过热、绝缘老化，从而造成电器火灾的危险，而且损耗电能。比如截面只有90%，那么比标准截面的导体要多耗10%的电能。

　　总之，如采用劣质电线，就会产生：1、绝缘易击穿或过早老化，产生漏电;2、电线发热厉害;3、电能消耗大;4、极易引发火灾，造成人畜伤亡等。

　　俗话说得好“一分钱，一分货”，希望消费者在选择采购电线时，一定要谨慎!其实您不单是在采购产品，同时您也是在购买一种安全和保险。
