关于信号电缆的技术规格要求

　　信号电缆是一种信号传输工具。一般信号电缆传输的信号很小，为了避免信号受到干扰，信号电缆外面有一层屏蔽层，包裹的导体的屏蔽层，一般为导电布，编织铜网或铜泊(铝)，屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干扰同时降低传输信号的损耗。

　　1.概述

　　站内道岔和信号电缆及25Hz轨道电路(非电码化区段)：分支电缆采用PTYA23型综合护套电缆，干线电缆采用PTYL23型铝护套电缆。

　　站内2000系列移频发送、接收电缆：分支电缆采用SPTYWA23型数字综合护套电缆，干线电缆采用SPTYWL23型数字铝护套电缆;考虑到站内2000系列移频电路发送、接收倒换方向的特点，设计将非内屏蔽电缆单独敷设，但线对必须按四线组对绞线成对使用。

　　2.基本技术要求

　　信号电缆应满足国家标准、铁总及原铁道部有关的行业标准及技术条件要求，应遵循(但不限于)以下规范：

　　(1)信号电缆应满足科技运[2008]36号文《客运专线铁路信号产品暂行技术条件汇编》

　　(2)信号电缆应满足铁建设【2012】29号《关于发布高速铁路设计规范等14项铁路工程建设标准局修订条文的通知》中对《铁路工程设计防火规范》9.2.3条款的修改要求。

　　(3)信号电缆应参考《ZPW-2000A轨道电路整治会议纪要》(运电信号函【2012】640号)中对ZPW-2000A轨道电路的备用芯线贯通要求。

　　(4)信号电缆应满足运电信号函[2012]10号《关于规范铁路数字信号电缆运用的通知》

　　(5)信号电缆应满足运电信号电[2012]837号《关于规范铁路数字信号电缆运用的补充通知》

　　(6)信号电缆应满足TB/T3100 -2004 《铁路数字信号电缆》

　　(7)信号电缆应满足TB/T2476-1993 《铁路信号电缆铝护套信号电缆》

　　(8)信号电缆应满足招投标文件要求。

　　(9)信号电缆出厂前应进行出厂检验，全线电缆应能满足本技术规格书要求的环境温度等条件。

　　3.产品使用特性

　　(1) 电缆导体长期工作温度不超过70℃;

　　(2) 电缆使用环境温度为-40℃-+60℃;

　　(3) 电缆敷设时的弯曲半径：非铠装电缆应不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍，内屏蔽电缆应不小于电缆外径的20倍;

　　(4) 电缆敷设时的环境温度应不低于-10℃。

　　(5) 使用阻燃型电缆，电缆的机械强度高、防腐蚀、耐寒性能好，抗冲击力强。

　　(6) 内屏蔽电缆屏蔽线组具有良好的屏蔽性能，可提高线组间的抗干扰能力。

　　(7) 在正常敷设和使用条件下，电缆的使用寿命不应低于20年。

　　(8) 综合护套、铝护套信号电缆缆芯外应绕包一层塑料带，挤包1.2mm的聚乙烯塑料带。铝护套信号电缆铝护套标称厚度不小于1.3mm;综合护套信号电缆铝带的标称厚度不小于0.2mm。

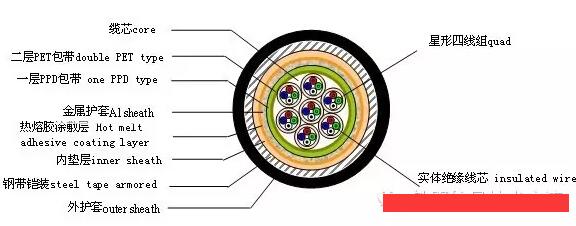

　　4.电缆结构

　　客专铁路数字信号电缆结构应符合TB/T3100.1～3100.5相应部分的规定，客专应答器数据传输电缆结构应符合TB/T3100.6的规定，客专控制电缆结构应符合附录C的相关规定。

　　5.电缆性能及试验方法

　　除《客运专线铁路信号产品暂行技术条件汇编》(科技运[2008]36号文)另有规定外，客专铁路数字信号电缆的性能及试验方法应符合TB/T 3100.1～3100.5相应部分的规定，客专应答器数据传输电缆的性能及试验方法应符合TB/T 3100.6的规定。

　　6.电缆的标识

　　采用目测及测量的方法对电缆标识内容进行检查，标识内容应符合客运专线铁路信号产品暂行技术条件汇编》(科技运[2008]36号文) 7.1的规定。

　　7.电缆材料

　　除另有规定外，电缆主要组成部分所用材料应符合本技术规格书技术条件规定。当组成材料及供方发生变更或某种材料未规定时，应对相应产品性能一致性进行验证，以使电缆成品满足本暂行技术条件性能要求。不能将对任何组成材料的验收或批准解释为对成品验收的保证。

　　8.电缆的外观

　　电缆应经受外观检查，当用正常视力或校正过的视力而不用放大镜进行检查时，电缆表面应光滑圆整，无任何脱胶、毛刺、杂质，或会影响寿命和使用性的外观缺陷。

　　9.电缆的交货长度

　　根据招标人提供的供货计划电缆长度配盘。

　　10.需求一览表及报价要求

　　10.1需求一览表

　　在合同执行过程中，招标人保留根据实际工程需要对物资供货数量进行调整的权利。各种规格物资的单价在合同执行过程中不变，总价按实际供货数量计算。招标人如有调整，应在预定交货期前1个月通知投标人。
